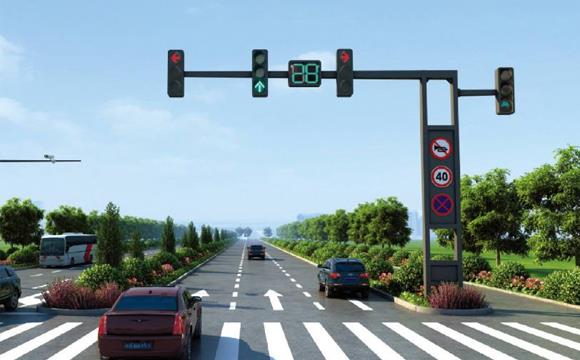

LED交通信號燈的接線說明中安來給你們介紹一下吧。
交通信號燈常用線纜為KVV5*1、KVV10*1、KVV14*1和RVV3*6，其中KVV5*1、KVV10*1、KVV14*1為控制電纜用于信號機至燈頭的電源和通信，RVV3*6用于電源向交通信號控制機供電。
●KVV電纜為聚氯乙烯絕緣控制電纜，5*1中5代表線芯數量，1代表線芯截面積（mm2）。
●每一個燈頭接4芯線（即三線一備），由交通信號控制機引至立桿手孔的線纜芯數由桿上配置的燈頭數量決定，即1個燈頭使用1根5芯線纜、2個燈頭使用1根10芯線纜、3個燈頭使用1根14芯線纜、4個燈頭使用2根10芯線纜。
●地下部分，線纜由交通信號機通過預埋管井引至立桿手孔處；地上部分，每個燈頭引出一根5芯線纜至立桿手孔處，通過立桿手孔與信號機引來的線纜相接。
●交通倒計時器通過交通信號燈頭接線，線纜數量忽略不計。
●電源與交通信號機通過3芯截面6mm2電纜相接。
以上就是中安給你們介紹的LED交通信號燈的接線說明的信息了，你們都了解了嗎？
